TASSELLO NYLON C/VITE UX 10*60 RS/15

Tassello universale in nylon con vite

Il principio di funzionamento universale (ad annodamento o espansione) permette il suo utilizzo in tutti i materiali di supporto pieni, forati e in lastre. Il fissaggio UX è la scelta giusta se non si conosce il materiale di base.

Le alette laterali dell'UX assicurano una guida ottimale della vite. Le alette seghettate anti-rotazione impediscono la rotazione nel foro. Questo garantisce la massima sicurezza durante l'installazione.

I kit di fissaggio con viti, gancio e gancio tondo forniscono la soluzione adeguata per tutte le applicazioni.

Applicazioni

• Calcestruzzo
• Mattone pieno in laterizio
• Mattone pieno in silicato di calcio
• Blocco pieno in calcestruzzo alleggerito
• Mattone semipieno (perforato verticalmente) in laterizio
• Mattone semipieno (perforato verticalmente) in silicato di calcio
• Blocco cavo in calcestruzzo alleggerito
• Calcestruzzo cellulare
• Solaio cavo in calcestruzzo e mattoni
• Lastra in cartongesso e pannello in fibra di gesso
• Pietra naturale
• Pannello truciolare
• Pannello pieno in gesso
• Quadri
• Luci
• Battiscopa
• Armadietti leggeri
• Porta asciugamani
• Armadietti da bagno
• Binari per tende
• Fissaggi per lavabi
• Console per TV
• Fissaggi in installazioni elettriche, idrauliche e di riscaldamento

Istruzioni

• UX con collarino è idoneo per installazione non passante; UX senza collarino è idoneo per installazione passante.
• L'avvitamento della vite provoca l'espansione nei materiali di supporto pieni e l'annodamento nei materiali cavi.
• La lunghezza richiesta della vita è data dalla lunghezza del tassello + spessore dell'oggetto da fissare + 1 x diametro vite.
• Idoneo per viti da legno e truciolare, così come per viti a doppia filettatura.
• Nel caso di materiale in lastre, la parte non filettata della vite non deve essere più lunga dell'oggetto da fissare e deve essere utilizzato l'UX con collarino.
• La distanza dal bordo deve essere almeno pari alla lunghezza del fissaggio.

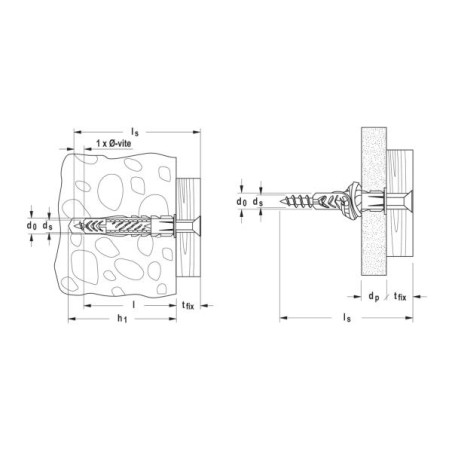

Viti da legno e truciolari (d_s / d_s x l_s): 7 x 80 [mm]

Profondità foro min (h₁): 85 [mm]

Spessore pannello min (d_p): 12,5 [mm]

Diametro foro (d₀): 10 [mm]

Lunghezza fissaggio (l): 60 [mm]

Lunghezza fissaggio       l       60       [mm]
