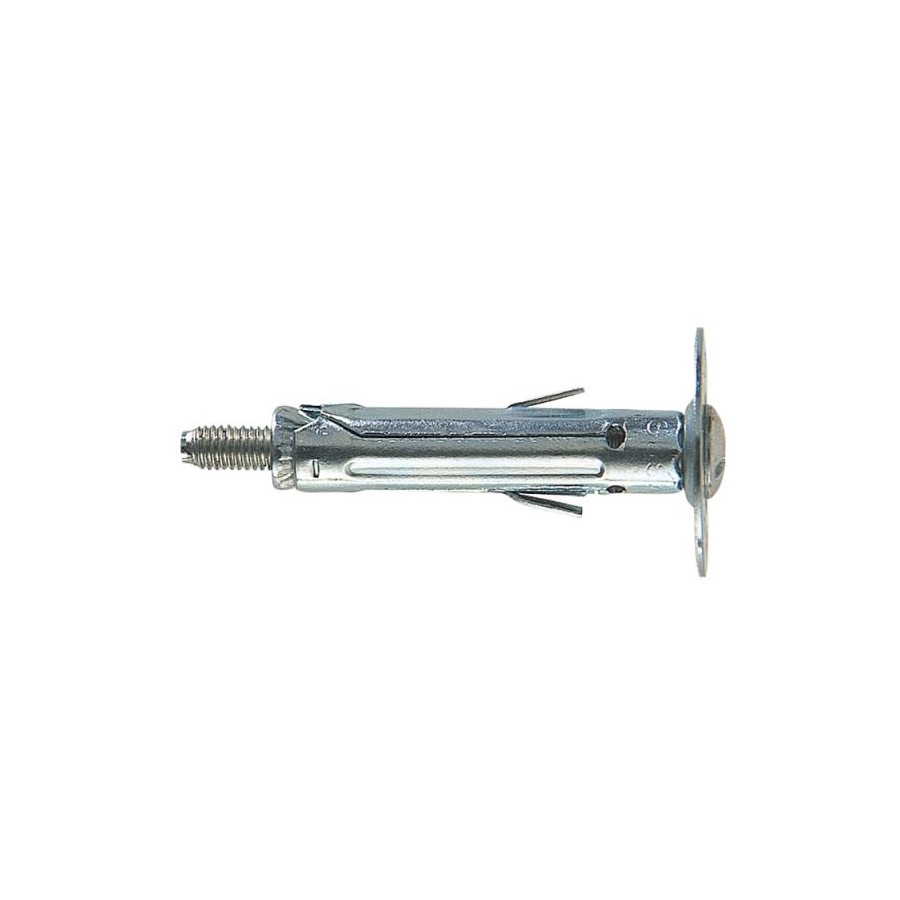

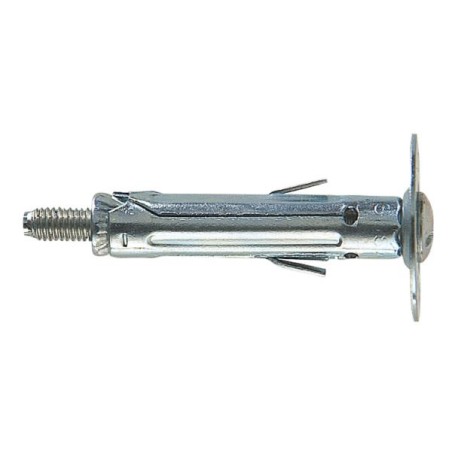

TASSELLO C/VITE SBS 9/4

Fissaggio metallico con vite testa svasata a calotta con impronta combinata

Il cono metallico consente un'espansione efficace del tassello.

La versione SBS 8/4 L consente il fissaggio su lastre di spessore fino a 40 mm.

La rondella metallica allargata impedisce al tassello di scivolare nel foro, rendendo l'installazione semplice.

Le alette anti-rotazione impediscono al tassello di ruotare all'interno del foro, garantendo un'installazione con alto livello di sicurezza.

L'ampia gamma di accessori e i differenti diametri disponibili rendono il fissaggio metallico a espansione SBS idoneo per molteplici applicazioni.

Applicazioni

• Calcestruzzo
• Mattone pieno in laterizio
• Pietra naturale con struttura compatta
• Mobili pensili
• Lampade a muro
• Specchi
• Fili per biancheria
• Accessori per bagno
• Mensole a muro

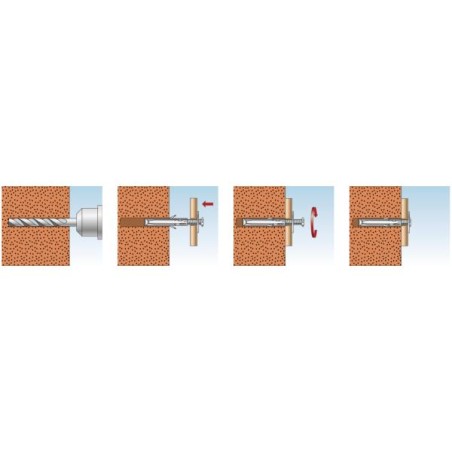

Istruzioni

• Il fissaggio metallico a espansione SBS è idoneo per installazione non passante, SBS 8/4 L è idoneo per installazione passante. SBS../4 deve essere premontato su oggetto da fissare.
• Pulire accuratamente il foro prima dell'installazione.
• Quando si avvita la vite o l'accessorio il cono viene richiamato nel bossolo espandente, fornendo un ancoraggio sicuro nel materiale di supporto.
• La scelta dell'accessorio e del diametro più idoneo deve essere fatta in relazione all'applicazione e al carico.

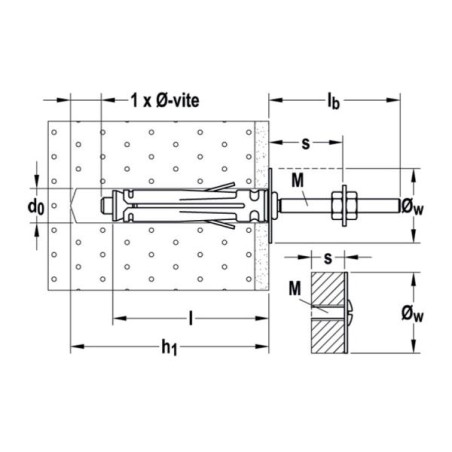

Misure

Filettatura (M): M 5

Profondità foro min (h₁): 55 [mm]

Diametro foro (d₀): 9 [mm]

Lunghezza fissaggio (l): 45 [mm]

Spessore fissabile max/Posizione dado max (s): 10 [mm]

Diametro rondella: (w) 26 [mm]
